Seas LOKI MkIII Kit

Beskrivelse

Oppkalt etter den norrøne guden Loki, en shape-shifter, som representerer hvor allsidig denne høyttaleren er. Loki består av en 18 cm koaksial driver. Wooferen er laget med en TPX-kone, og diskanten er en 25 mm soft-dome.

Hvorfor Loki?
Loki er resultatet av mange års finjustering og forbedringer. De har alltid vært høyt ansett som en allsidig høyttaler, som fungerer godt i nesten alle plasseringer, og oppsett. For tiden i Mk III-versjonen, har denne kompakte høyttaleren vist seg som et godt eksempel på fordelene med vår koaksiale teknologi. Det felles akustiske senteret, til wooferen, og diskanten, gjør det enkelt å koble fasen til de to driverene, og unngå de vanlige problemene med overlapping, og fase feil. Dette resulterer i en veldig stor sweetspot, og et forbløffende 3 dimensjonalt lydbilde. Enten den brukes til stereo, eller i et hjemmekino, gir denne høyttaleren alltid en ekte opplevelse av høy kvalitet.

Kasse og demping
Loki bruker et 12 liters ventilert kasse for å gi høyttaleren en fin avrulling, med en god bassrespons. Se vedlagt tegning av kabinettet for detaljer. Det viktige å huske på når du bygger dette, er å holde baffelbredden, og det indre volumet til det originale kabinettet.

Etter grundige målinger og omfattende lytting, fant vi den optimale delefrekvensen, og mengden dempemateriale. Kabinnetet er fylt med 200 g polyesterskum. Dempematerialet fordeles jevnt i kabinettet, men holdes borte fra portåpningen for å tillate fri bevegelse av luft. Dette for å sikre at luftstrømstøyen holder seg så lav som mulig. Det anbefales også å linje veggene med filt. Portlengden er 165 mm inkludert både den indre og ytre flensede enden og den indre diameteren er 50 mm. Dette gir en portinnstilling på 45 Hz som gir en jevn lavfrekvens avrulling.

Drive enhet
Den PP / TPX-baserte konen, matcher ideelt med den adaptive gummioverflaten, noe som resulterer i en enestående jevn frekvensrespons fra wooferen. Den koaksialt anordnede forhåndsbelagte stoffkuppelens høyfrekvente enhet har en lav resonansfrekvens og integreres med kjegledriveren til en punktkilde. Keglen til wooferen fungerer som et hornbelastning for diskanten, og kabinettet på kuppelenheten representerer halsen på dette hornet. En ekstremt stiv og stabil injeksjonsstøpt metallkurv, holder de kritiske komponentene i perfekt justering, mens store vinduer i kurven både over og under edderkoppen reduserer lydrefleksjon, luftstrømstøy og hulromresonans til et minimum.

For detaljerte tekniske parametere, se datablad for: T18REX / XFC – H1353-08 / 06 datablad

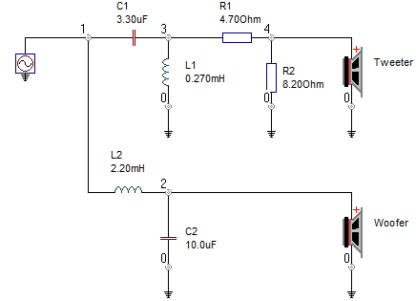

Delefilter
Delefilteret er symmetrisk, med en 2,9 kHz crossover frekvens. Crossover-punktet ble valgt slik at driverens direktivitet, gjør den samlede effektresponsen ekstremt jevn, som det fremgår av målingene.

Kompleksiteten i delefilteret ble holdt på et minimum, uten å ofre noe av den hørbare ytelsen. Dette er mulig å oppnå på grunn av driverenes veldig jevne respons. Delefilteret er et enkelt 2. ordens nettverk med en L-pad på diskanten, for å matche følsomheten. Sammen justerer de fasen til driverene utmerket, og gir en jevn overgang.

Avrullingen av driverene, er bratt nok til at de kan arbeide uanstrengt, selv ved høye effektnivåer, og dermed opprettholde den jevne og detaljerte lydkvaliteten på alle nivåer, og la dem være så dynamiske som mulig.

Målinger

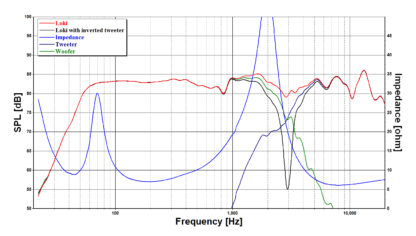

Målingene er tatt i fritt felt på 1 meter på tweeteraksen. Den neste figuren viser resultatene fra målingene. Som det fremgår av figuren er gjennomsnittlig følsomhet 82dB. Den svarte kurven viser responsen med diskanten koblet med motsatt polaritet. Det dype og symmetriske hakket, når diskanten er koblet med invers polaritet, viser at driverne er i fase over hele crossover-regionen.

Måling på aksen
Se produktbildene

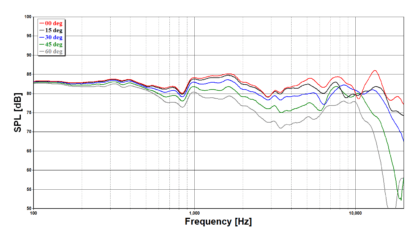

Lokiens reaksjon utenfor aksen vises i neste figur. Her kan vi se at kraftresponsen er relativt jevn. Fordelen med koaksialdriveren er at vi får en radielt symmetrisk spredning uten de vanlige lobingproblemene du får fra avstand mellom drivere i høyttalere med flere drivere.

Off-axis måling
Se produktbildene

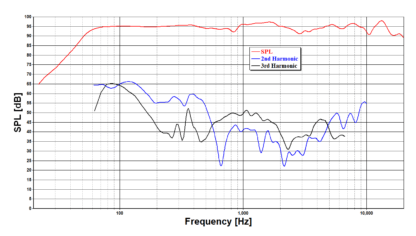

Neste figur viser 2. og 3. ordens harmonisk forvrengning med en utgang på 96dB ved 1 m. Den generelle forvrengningen er lav og uten store topper. Dette gjør den reproduserte musikken veldig ren og uten farging.

Se produktbildene
