Seas BRAGI, Kit uten kabinett

kr10,800.00

2 stk 27TBCD/GB-DXT tweeters
4 stk U18RNX/P long throw woofer

2 stk Jantzen Superior Z-Cap 10,00µF
2 stk Jantzen Superior Z-Cap 3,30µF
2 stk Jantzen Standard Z-Cap 18,00µF

2 stk Air Core Coil 0,220mH +/-3% 0,300Ω 0,80mm=20AWG
2 stk Air Core Coil 1,500mH +/-3% 0,305Ω 1,60mm=14AWG
2 stk Superes 12,00Ω 10W 1% L

1m Stranded kabel 1,3mm2 16AWG Silver plated rød
1m Stranded kabel 1,3mm2 16AWG Silver plated sort
1m Stranded kabel 2,5mm2 13AWG Silver plated rød
1m Stranded kabel 2,5mm2 13AWG Silver plated sort
2x Terminal plate powder coated Al black glossy texture 100/100/3mm + 2 binding posts gold

Ikke på lager, men kan restbestilles

Produktnummer: seas-b01 Kategori:

Beskrivelse

Oppkalt etter Bragi, den skaldiske poesiens gud i norrøn mytologi.

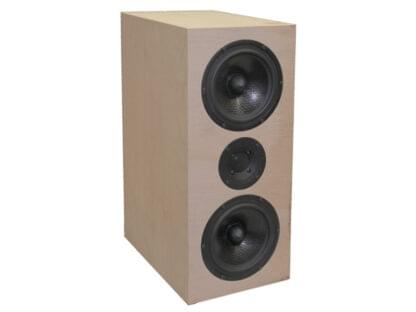

Bragi består av to 18 cm long-throw med en Curv-kone laget av vevd polypropylen og en 27 mm aluminium / magnesiumkuppel med en DXT-linse.

Etter stor etterspørsel har vi laget en storebror til Idunn DIY-settet. Dette settet bruker de samme driverne som Idunn, men to woofers i stedet for en for å gi den enda mer trøkk i bassen.

Bragi er ment å brukes både i hjemmekino og stereo. I et hjemmekinooppsett kan Bragi kombineres med Idunn som bak- og surroundhøyttalere siden de har en matchende lydkarakter, eller bare bruke Bragi hele veien for den ekstra trøkk.

Bragi

Kasse og demping

Bragi bruker et 30 liters bassreflekskasse, for å gi det en fin avrulling med et godt bassunderlag. Kabinettet har samme front størrelse som Idunn for å komplimentere dem i et surroundoppsett. Figur viser skaptegningene. Spør din lokale høyttalerforhandler om han kan hjelpe deg med å få tak i dette, hvis du ikke tenker å bygge det selv. Det viktige å huske på når du bygger dette, er å holde baffelbredden og det indre volumet til den originale kabinettet. Å legge bukseseler for å stive skapet er et godt tips for den avanserte byggherren å ta høyttaleren bare litt lenger.

Mengden stuffing og port tuning er basert på målinger og omfattende lytting. Skapet er fylt med 350 g fylling. Fyllingen fordeles jevnt i esken, men holdes borte fra portåpningen for å tillate fri bevegelse av luft. Dette for å sikre at luftstrømstøyen holder seg så lav som mulig. Portlengden er 13 cm inkludert både den indre og ytre flensede enden og den indre diameteren er 5 cm. Dette gir en portinnstilling på 38 Hz som gir en jevn lavfrekvens avrulling.

Drive enheter

U18RNX / P er en 18 cm (6,5 «) High Fidelity-woofer med et sprøytestøpt metall-chassis, beregnet for bassrefleks og transmisjonslinjedesign. Ny Curv-kjegle, en vevd polypropylen med utmerket innerdemping sammen med perfekt matchede bevegelige deler gir en jevn, utvidet frekvensrespons. Stort magnetsystem gir god kortvarig respons, og den støt bakre platen sammen med den veldig lange og lette kobberkledde stemmespolen i aluminium gir ekstrem spoleutflukt med lav forvrengning. Kuleformet faseplugg reduserer kompresjon på grunn av temperaturvariasjoner i stemmespolen, unngår resonansproblemer som vil oppstå i volumet mellom støvhetten og polstykket og øker den langsiktige krafthåndteringskapasiteten. Ekstremt stiv og stabil sprøytestøpt metallkurv, holder de kritiske komponentene i perfekt justering. Store vinduer i kurven både over og under edderkoppen reduserer lydrefleksjon, luftstrømstøy og hulromresonans til et minimum um. Denne driveren bruker Seas SpiderRing-teknologi.

27TBCD / GB-DXT er en High Definition aluminium / magnesium legering kuppel-diskant med DXT-linse. En optimalt formet kuppel og en bred SONOMEX-surround, begge produsert av SEAS, sikrer utmerket ytelse og konsistens. Kompensasjonsmagneten øker følsomheten og reduserer magnetisk strayfield og tillater bruk i nærheten av CRT-skjermer. Et fint nettnett beskytter membranen. Stivt og stabilt bakkammer med optimal akustisk demping gjør det mulig å bruke diskanten med moderat lave kryssfrekvenser. Denne revolusjonerende DXT-diskanten tar for seg de viktigste problemene med hensyn til direktekontroll i tradisjonelle høyttalerdesign. DXT løser flere kjente problemer angående; direktivitetskontroll, off-axis respons, integrasjon med mellomtoneenheter og ledningsdiffraksjoner.

crossover

Crossover er symmetrisk med en 2,6 kHz crossover frekvens. Crossover-punktet ble valgt slik at førerenes direktivitet gjør den samlede effektresponsen ekstremt jevn, som det fremgår av målingene.

Kompleksiteten i crossoveren ble holdt så lav som mulig uten å ofre noe av den hørbare perfomansen. Dette er mulig å oppnå på grunn av sjåførene veldig jevn respons. Crossover er et enkelt 2. ordens nettverk med litt finjustering på diskanten. Sammen justerer de fasen til sjåførene utmerket og gir en jevn overføring av mellomførerne.

Innrullingen av driverene er bratt nok til å la dem jobbe uanstrengt selv ved høye effektnivåer, og dermed opprettholde den jevne og detaljerte lydkvaliteten på alle nivåer og la dem være så dynamiske som mulig.

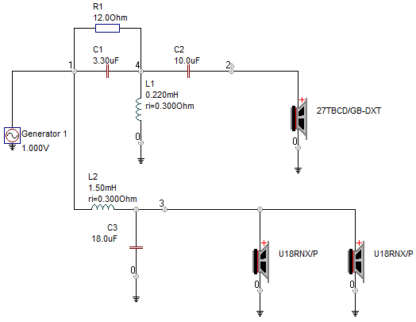

Bragi delfilter tegning, ligger under produktbilder

Målinger

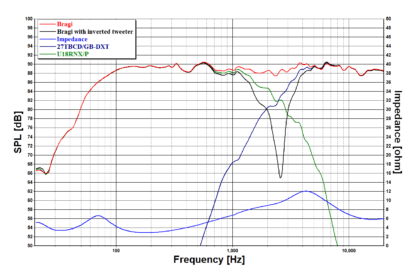

Målingene er tatt i fritt felt på 1 meter på tweeteraksen. Figur 2 viser resultatene av målingene. Som det fremgår av figuren er gjennomsnittlig følsomhet 89dB. Den svarte kurven viser responsen med diskanten koblet med motsatt polaritet. Det dype og symmetriske hakket, når diskanten er koblet med omvendt polaritet, viser at driverne er i fase over hele delningsområdet.

Se produktbildene

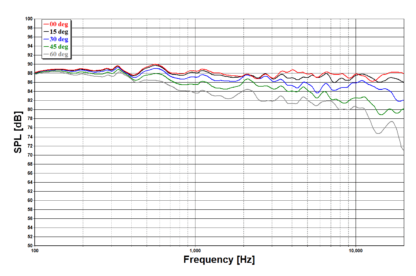

Bragi-off-aksen er vist i figur 3. Her ser vi virkelig skjønnheten til DXT-diskanten. Effektresponsen er perfekt jevn i hele frekvensområdet selv ved off-axis. Dette gir et stort søt sted, samtidig som det muliggjør bilder med pin-point. Det holder også tonebalansen i høyttaleren over hele lytterommet.

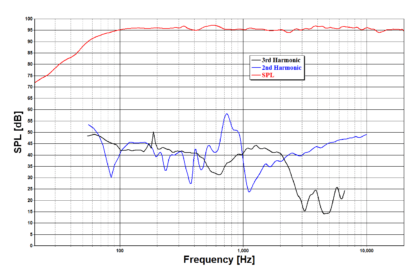

Figur 4 viser 2. og 3. ordens harmonisk forvrengning med en utgang på 96dB ved 1 m. Den generelle forvrengningen er veldig lav og gjør den reproduserte musikken veldig ren og uten fargelegging.

Se produktbildene
